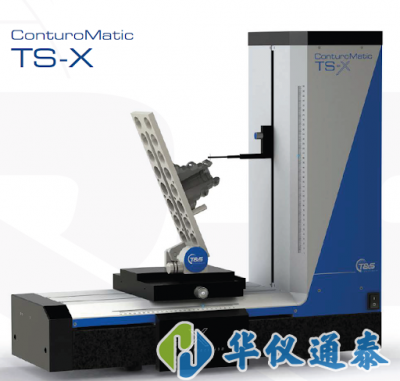

德國T&S TS-X 輪廓測試儀產品簡介：

TS輪廓測量?jī)x

GS / GM-X輪廓測量?jī)x

TS-X輪廓測量?jī)x

CV120輪廓測量?jī)x

CV300輪廓測量?jī)x

產品線：

對中夾具 UZ系列

外圓對中夾具 AZ系列

對中水平放置臺 KZT系列

對中夾具 ZS系列

綜合支架 WSE系列

角度調整卡 WSF系列

棱柱支撐 WP/WPS系列

德國T&S TS-X輪廓測產品特點：

.X軸和z軸無摩擦的空氣軸承

.測量范圍(280 x 350 m)

.混合陶瓷測點

.X方向的靜態探測和測量數據記錄

.粗糙度檢測模塊是標準供貨的一部分

.承載能力25 kg(可選*大50kg

.Y軸調整臺可手動和馬達自動調節

.非接觸式增強型線性光柵尺

.測量系統分辨率1納米

·性價比高

.誤差*限:±(0.85 +L / 100) um[L以毫米為單位的測量路徑](不改變掃描方向)

.在整個測量范圍內都可以進行輪廓和粗糙度測量

.故障限制: ± (0.9 + L/100) μm [L = 測量路徑 (毫米) (共質 TS)

.故障限制: ± (0.85 + L/100) μm [L = 測量路徑 (毫米) (Contuatic TS-X)

.軟件要求: ConturoMatic: W10/ 64Bit可選W7 / 64Bit

德國T&S TS-X粗糙度產品技術參數:

.表面粗糙度的測量

(參考表面測量的機械原理)

.測量粗糙度范圍:280 x350毫米

·有效分辨率:1 nm

·測量速度:0.1-0.5毫米/秒

.測量力:7.5 mN(可變調節)

.測量點距離:約0.5微米

·適合粗糙度:Rz> 0.5um, Ra> 0.05um

·精度:5%
