德國GMC-Instruments NightSy夜用型夜晚EL系統可用于現場組串和單塊組件的EL 檢測，組件無需拆下檢測。

德國GMC-Instruments NightSy夜用型夜晚EL系統功能特性：

缺陷檢測：PID,*化，不工作電池，不活躍電池區域，分離的手指，分離的電池連接，微裂紋，撞擊破壞，電阻損耗，破碎的二*管，不均勻的電池片，分流和局部熱點

PV支持技術：

全部支持的套件：晶體硅，薄膜CdTe,薄膜CI(G)S

c-Si套件：僅支持晶體硅，但是圖像質量好于全部支持的套件

CdTe套件：僅支持薄膜CdTe，但是圖像質量好于全部支持的套件

CIS套件：僅支持薄膜CI(G)S, 但是圖像質量好于全部支持的套件

環境條件：

戶外LED照明夜空

黃昏時光使用除雜散光工具包

黑暗陰沉的天(<100Lux)使用鎖定工具

室內使用LED照明

操作距離(f=50mm lens)：

很小0.3m 可見區域22cm*14cm

典型2.8m 可見區域2m*1.3m

其他鏡頭可供不同需求選擇

標準鏡頭 f=50mm;其他基于需求

測量時間：典型的是1s

對焦：

手動對焦按照EL 信號

自動對焦按照EL信號并使用自動對焦工具包

圖像輸出：相機屏幕預覽JPEG圖像

德國GMC-Instruments NightSy夜用型夜晚EL系統產品應用：

現場組串和單塊組件的EL 檢測，組件無需拆下檢測

發貨前和發貨后的檢測

安裝前和安裝后的檢測

缺陷組件的不良分析

接受和盡職調查測試

德國GMC-Instruments NightSy夜用型夜晚EL系統技術參數：

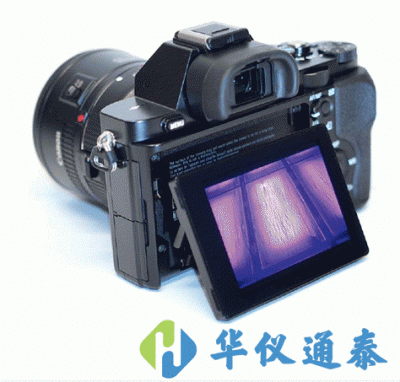

1、NIGHTSY 12 相機

修改后的電子取景器可換鏡頭相機

分辨率：4240*2832 pixel – 12.1MP

曝光時間：1/8000 s – 30 s

曝光次數：300次充滿電后

圖像穩定：基于需求

操作方式：三腳架，升降機，手持

防護等級：便攜箱IP54

重量：不含鏡頭500 g

尺寸：不含鏡頭 width 150 mm; height 100 mm; depth 60 mm

2、DC power source

輸出：1,5 kW; 150 Vdc, 10A;

輸入：85-256 Vac, 47~63Hz, single phase

防護等級：便攜箱IP 54

尺寸：便攜箱 width 600 mm; height 150 mm; depth 900 mm

重量：便攜箱8KG
