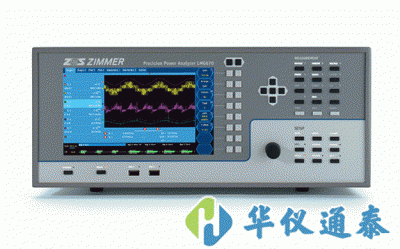

德國GMC-I LMG670高精度功率分析儀強大的,方便的,靈活的雙路徑功率分析儀，兩種帶寬同時測量,一次運算同時獲得窄頻帶、寬頻帶和諧波測量的結果。

德國GMC-I LMG670高精度功率分析儀產品簡介：

? 雙路徑：在單次測量中同時、不混淆地獲得窄頻帶、 寬頻帶的真有效值和諧波值

? 采樣速率：很大1.2MS/s的高速采樣率

? 數據更新率：獲取真有效值的很小更新時間是 30ms

? 精度：很其高的測量精度，測量值的0.015%+量程峰值 的0.01%

? 動態量程;全動態量程連續可用，電流從500μA到 32A，電壓從3mV到1000V，功率測量從待機功率到全負載(很大32A)都不需要物理連接改變

? 帶寬：頻率范圍從DC到10MHz

? 靈活性：1~7個功率測量模塊自由配置，模塊可以更換

? 連續性：無間隙采樣，18位的A/D轉換器，很快周期時 間是30ms。在記錄測量值和完整捕捉*有相關事件時沒有間斷

?U-I同步性：電壓和電流輸入之間的時間偏移可調節， 步進小于3ns低功率因數和/或高頻率的測量非常精

? 抗干擾：在嚴重的電磁干擾環境也能可靠地工作

?A/B/C模塊;

適用于任何應用的合適模塊

模塊A：精度0.025%，很大10MHz

模塊B：精度0.11%，很大500kHz

模塊C：精度0.04%，很大10kHz

? 對地電容：小于90pF的特別低的對地電容，防止來自 泄漏電流的干擾

? 計量：12個月的計量間隔保證了低維護成本和儀器處 于很好可用狀態

? 質保期：24個月

德國GMC-I LMG670高精度功率分析儀產品功能：

適用于各種應用的多種通道組合

功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是*有的應用都需 要很高的精度。通常一般的分辨率和精度就已經足夠。令人遺憾的是，不是*有的測量應用都是如此。經常會出現如下情況，在相同的測量配 置下不同的測量點需要不同的帶寬和精度等級。這是為什么LMG670提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，以保證你可以根 據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折衷接受低精度或者大材小用 。

兩種帶寬同時測量，多虧雙路徑-不是妥協，無需置疑

傳統的功率分析儀，被測信號首先經歷模擬處理，然后經A/D轉換器轉換成數字信號進行處理，得到的信號 即可在整個頻率范圍都被測量，也可經過抗混淆濾波器作為FFT分析的基礎或進一步的數字濾波。由于A/D轉換器的局限性，它們固有的一些缺 點將被帶入到傳統的設備中。如果開啟濾波器進行測量，為了避免FFT分析的混淆，寬頻帶的值被丟棄。如果關閉濾波器，嚴格來講，不應使用 FFT。假如不使用抗混淆濾波器進行整個頻率范圍的FFT分析，計算值是可疑的，混淆誤差高達50%。例如，很容易發現，無論如何至少有0.5%的 偏差會被忽視。后來，當交替進行濾波和不濾波測量時，結果的有效性同樣是有問題的，因為這假定了信號不隨著時間而改變這個條件，而這 在事實上幾乎是不存在。此外，這個處理過程特別的消耗時間。

后來，*有的測量方法的提出都僅僅是令人不滿意的妥協方案。這就是為什么ZES ZIMMER從根本上從新設 計信號的處理和研發雙路徑架構。模擬處理與傳統的測量儀器相同，然而隨后的數字處理已經*底改變。LMG670是世界上頭家臺在每個電壓和 電流通道都有兩個A/D轉換器在兩個獨立信號路徑的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混淆濾波器輸出的窄頻帶信 號測量。并行的采樣值數字化處理讓用戶同時獲取同一個信號的兩種測量值，也不用擔心混淆影響的風險。這種獨特的處理避免了之前提及的 *有方法的缺點，保證在很短的時間內得到很精的結果
