英國T&R PCU2 mk5初級電流注入系統一次電流注入系統非常適合需要高電流的調試和維護測試。系統由獨立的控制和裝載單元組成，可實現很大的靈活性控制單元包含*有控制和計量電路，并通過控制和計量電纜連接到裝載單元。

英國T&R PCU2 mk5初級電流注入系統產品簡介：
?PCU2 Mk5一次電流注入系統非常適合需要高電流的調試和維護測試。
?PCU2 Mk5系統由獨立的控制和裝載單元組成，可實現很大的靈活性控制單元包含*有控制和計量電路，并通過控制和計量電纜連接到裝載單元。
?PCU2 Mk5控制單元可與兩個裝載單元中的一個一起使用，提供5000A或6000A之間5分鐘或短時間達10或12kA。每個裝載單元有兩個輸出端，可以串聯或并聯，以獲得很大的靈活性。 例如，LU6000可以配置為在6.6V或3.3V時提供3000A的很大電流。
?PCU2 Mk5控制和裝載單元分別安裝在配有腳輪和防護升降手柄的堅硬鋼制外殼內。 裝載單元有一個小的平面區域，以使它們盡可能靠近測試對象放置，從而很大限度地降低電力需求并很大化可用電流。

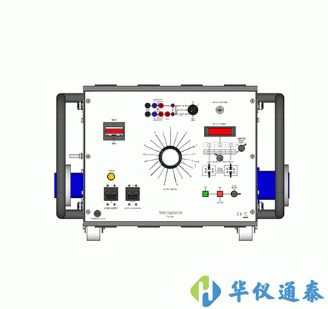

?此處顯示的PCU2 Mk5控制單元帶有LU5000加載單元。這種組合可以用于注入高達5000A的電流5分鐘，8000A的電流5秒或10000A的電流1秒。
?該裝置非常適合*有初級電流注入任務，包括測試低于和高于電流繼電器，斷路器和CT比率測試。
?PCU2 Mk5控制單元的額定功率為20kVA，并進行數字測量。測量時提供一個記憶設備，當輸出跳閘或關閉時保持當前讀數。當被測設備跳閘時，電流會自動關閉。
?PCU2 Mk5提供靈活的定時系統，使定時測試可以達到1ms的分辨率。常開或常閉觸點的選擇是自動的，觸點的狀態顯示在前面板上。定時模式可用于測試欠壓和過流設備，重合器，欠壓和過壓設備，電流跳閘和斷路器。

英國T&R PCU2 mk5初級電流注入系統產品特點：
?20kVA 5 分鐘輸出能力
?連續可變的輸出
?多功能計時系統
?數字式真有效值記憶電流表
?明亮的LED顯示屏
?在測試結束時自動關閉
?集中控制和計量
?集中控制和計量
?輸出高達10kA
?低阻抗，雙量程輸出

英國T&R PCU2 mk5初級電流注入系統技術參數：

?測量
交流輸出電流由一個*正的4位數字存儲器進行計量帶LED顯示的電流表。

記憶電流表采集時間200ms
?加載單位輸出
加載單元的輸出從零開始連續變化。 每個單元可以以串聯/并聯模式運行，以允許更大范圍的負載阻抗。 *有計量和跳閘功能都由控制單元處理。
