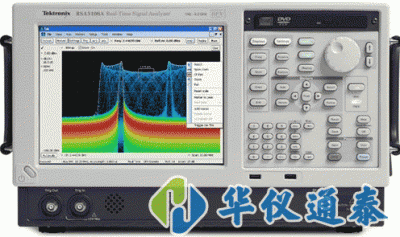

美國Tektronix(泰克) RSA5106A頻譜分析儀是提供了完成日常任務所需的測量信心和功能的頻譜分析儀。

美國Tektronix(泰克) RSA5106A頻譜分析儀產品簡介：
?RSA5000 系列中檔頻譜分析儀將同類很好的RF性能與高達165 MHz帶寬及第四代信號發生 DPX? 技術結合在一起
?為您的日常工作提供所需的測量信心和功能，并為困難的頻譜分析測量提供所需的動態范圍
?RSA5000 系列代替了傳統的高性能信號分析儀，提供了完成日常任務所需的測量信心和功能
?標配一系列完整的功率和信號統計測量功能
?通過 RSA5000 系列儀器，可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能
?+17 dBm 三階交調點，2GHz
?±0.3dB 對幅度精度至 3GHz
?顯示平均噪聲電平（DANL）： –142 dBm/Hz，26.5 GHz；–155 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
?相位噪聲： –113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 載波頻率，10 kHz 偏置
?高分辨率和低噪聲高速掃描： 1GHz 掃描，10kHz RBW，<1s
?提供 26.5 GHz 內部預放大器： DANL 為 –167 dBm/Hz，1 GHz；–156 dBm/Hz，26.5 GHz

美國Tektronix(泰克) RSA5106A頻譜分析儀產品特點：
?通過實時信號處理技術縮短故障排查時間，增強設計信心
?高達每秒 292,000 個頻譜，每秒 50,000 個時域（零頻寬）波形
?掃描 DPX 頻譜能夠在整個頻率范圍內發現未知信號
?問題觸發歸零
?DPX Density? 觸發功能能在頻域內短至 3.7us 的單次事件上觸發，并區分連續信號與偶發事件
?在短至 20 ns 的復雜信號上實現厲害時間限定、欠幅和頻率邊沿觸發
?捕獲信號實現很寬很深
?25、40、85 或 110 MHz 采集帶寬
?110 MHz 帶寬時采集時間超過 7 秒
?寬帶預選濾波器，在直到 110 MHz 的整個分析帶寬中提供無像頻測量
?更多標準分析遠超您的期望
?測量包括信道功率、ACLR、CCDF、OBW/EBW、雜散搜索、EMI 檢測
?幅度、頻率、相位時間關系、DPX頻譜以及三維頻譜圖
?多域相關顯示
?可選性能提升價值
?厲害 DPX 包括掃描 DPX、無隙 DPX 三維頻譜圖、DPX 零頻寬及實時幅度、頻率或相位
?厲害觸發 DPX 密度、時間限定、欠幅、頻率邊沿以及頻率模板
?AM/FM/PM 調制和音頻測量
?相位噪聲和抖動
?自動穩定時間測量（頻率和相位）
?20 多個脈沖參數測量包括上升時間、脈沖寬度、脈間相位以及脈沖響應
?通用調制分析，20 多種調制類型
?WLAN 分析 802.11 a/b/g/j/p、802.11n 和 802.11ac

美國Tektronix(泰克) RSA5106A頻譜分析儀產品應用：
?寬帶雷達和脈沖 RF 信號
?頻率敏捷通信
?寬帶衛星和微波回程鏈路
?教育

美國Tektronix(泰克) RSA5106A頻譜分析儀技術參數：
