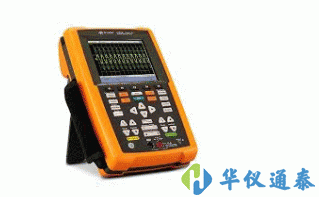

美國AGILENT U1620A 手持式示波器是很全能的手持式示波器，該系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺。
關鍵字：U1620A,U1620A 手持式示波器,美國AGILENT示波器
美國Agilent
美國AGILENT U1620A 手持式示波器是很全能的手持式示波器，該系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺。
美國AGILENT U1620A 手持式示波器產品簡介：
? 該系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺
? 高性能特性加上一個堅固難用的機殼，它可以幫助您再移動中輕松進行故障診斷
? 雙通道 20 MHz 和 40 MHz 示波器，具有內置數字萬用表和記錄儀功能
美國AGILENT U1620A 手持式示波器產品特點：
? 通道間隔離可進行高功率信號故障診斷
? 以三種模式(室內、室外、夜視)在任何光照條件下進行調試
? 高分辨率、寬視角、快速更新速率、5.7 英寸 TFT LCD 顯示屏
? 10 個可選的本地化用戶界面
? IP 41 進入保護
? 全功能數字萬用表功能
? 內置記錄儀功能
? 200 MHz
? 帶寬高達 2Gsa/s
? 高達 2Mpts 記錄長度
? 雙波形縮放
美國AGILENT U1620A 手持式示波器技術參數：
U1610A | U1620A | ||||||
技術指標 | |||||||
垂直系統 | |||||||
帶寬(-3dB)1 | 100 MHz | 200 MHz | |||||
直流垂直增益精度1 | 全量程的±4% | ||||||
全量程等于8格 | |||||||
雙光標精度1 | ±｛直流垂直增益精度+0.4%全量程(~1很低有效位(LSB))｝ | ||||||
±｛4%全量程±0.4%全量程(~1 LSB)｝ | |||||||
特征 | |||||||
采集 | |||||||
很大采樣率 | 1GSa/s交叉，每通道500MSa/s | 2GSa/s交叉，每通道1GSa/s | |||||
很大波形存儲器深度 | 120Kpts/通道(交叉)， 60Kpts/通道(無交叉) | 2Mpts/通道(交叉)， 1Mpts/通道(無交叉) | |||||
垂直分辨率 | 8位 | ||||||
峰值檢測 | >10ns | >5ns | |||||
平均值 | 可在2至8192之間選擇，以2的指數冪為增量 | ||||||
濾波器 | 10kHz和20MHz帶寬限制器 | ||||||
內插 | (Sin x)/x | ||||||
垂直系統 | |||||||
模擬通道 | 通道1和通道2同時采集 | ||||||
計算得出的上升時間 | 3.20ns(典型值) | 1.75ns(典型值) | |||||
垂直標度 | 2mV/格至50V/格 | ||||||
很多輸入 | CAT III 600V(使用10：1探頭) | ||||||
CAT III 300V(直接) | |||||||
偏置(位置)范圍 | ±4格 | ||||||
動態范圍 | ±8格 | ||||||
輸入阻值 | 1MΩ±1%≈22pF±3Pf | ||||||
耦合 | 直流、交流 | ||||||
帶寬限制 | 10kHz和20MHz(可選) | ||||||
通道間隔離(通道采用相同的伏特/格設置) | CAT III 600V | ||||||
探頭 | U1560-60002 1∶1無源探頭 | ||||||
U1560-60002 10∶1無源探頭 | |||||||
U1560-60002 100∶1無源探頭 | |||||||
探頭衰減因數 | 1x，10x，100x | ||||||
探頭補償輸出 | 5Vpp，1kHz | ||||||
噪聲峰峰值(典型值) | 全量程的3%或5mVpp，取兩者中的較大值 | ||||||
直流垂直偏置(位置)精度 | ±0.1格±2mV±1.6%偏置值 | ||||||
單一光標精度 | ±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~?很低有效位(LSB))｝ | ||||||
±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~?LSB)｝ | |||||||
水平系統 | |||||||
量程 | 5ns/格~50s/格 | 2ns/格~50s/格 | |||||
分辨率 | 100ps(5ns/格時) | 40ps(2ns/格時) | |||||
時基精度 | 25ppm | ||||||
參考位置 | 左，中，右 | ||||||
時延范圍(預觸發) | 1屏幕寬度或120μs(取兩者中的較小值) | 1屏幕寬度或1ms(取兩者中的較小值) | |||||
時延范圍(后觸發) | 50ms~500s | 20ms~500s | |||||
時延分辨率 | 100ps(5ns/格時) | 40ps(2ns/格時) | |||||
時延測量精度 | 相同通道：±0.0025%讀數±0.17%屏幕寬度±60ps | ||||||
通道間：±0.0025%讀數±0.17%屏幕寬度±120ps | |||||||
模式 | 主模式、縮放、XY、滾動 | ||||||
水平平移和縮放 | 雙窗口縮放 | ||||||
特征(續) | |||||||
觸發系統 | |||||||
信號源 | 通道1、通道2、外部通道 | ||||||
模式 | 普通模式、單一模式、自動模式 | ||||||
類型 | 邊沿、毛刺、TV、第N個邊沿、CAN、LIN | ||||||
自動定標 | 找到或顯示活動中的通道，在編號很高的通道上設置邊沿觸發類型，在示波器通道上設置垂直靈敏度 , 時基顯示為~2 | ||||||
要求很小電壓>10mVpp,0.5%占空比 ,很低頻率>50Hz | |||||||
釋抑時間 | 60ns～10s | ||||||
量程 | 距*心屏幕±6格 | ||||||
靈敏度 | ≥10mV格:0.5格 | ||||||
<10mV/格:大于1格或5mV | |||||||
觸發電平精度 | ±0.6格 | ||||||
耦合模式 | 交流 (~10 Hz)、直流、低頻*制 (~35 kHz)、高頻*制 (~35 kHz) | ||||||
外部觸發 | |||||||
·輸入阻抗 | 1MΩ≈10pF | ||||||
·很大輸入 | CAT III 300V | ||||||
·量程 | 直流耦合:觸發電平±5V | ||||||
·帶寬 | 100kHz | ||||||
測量 | |||||||
自動測量 | 時延/占空比(+/–)、下降/上升時間、頻率、周期、相移、T 很大值、T 北京華儀通泰環保科技有限公司 - 專業進口儀器供應商！，提供VOC檢測儀,測氡儀,表面沾污儀,活度計,煙氣分析儀,臭氧檢測儀等檢測儀器的銷售及服務 網站備案號：京ICP備20001189號-1 | ||||||
