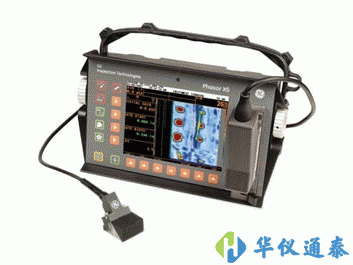

美國GE Phasor CV相控陣探傷儀是一種常規的單通道探傷儀，是一款具有相控陣編碼的常規超聲波檢測儀，具有便攜和耐用的包裝，并且具有升級到相控陣的能力。
關鍵字：Phasor CV,Phasor CV相控陣探傷儀,美國GE探傷儀
美國GE
美國GE Phasor CV相控陣探傷儀是一種常規的單通道探傷儀，是一款具有相控陣編碼的常規超聲波檢測儀，具有便攜和耐用的包裝，并且具有升級到相控陣的能力。
美國GE Phasor CV相控陣探傷儀產品簡介：
?Phasor CV是一款具有相控陣編碼的常規超聲波檢測儀，具有便攜和耐用的包裝，并且具有升級到相控陣的能力
?PhasorCV是一種常規的單通道探傷儀，可以快速、輕松地轉換到相控陣操作
?符合*有主要的檢測規范并具備很好的探傷性能
美國GE Phasor CV相控陣探傷儀產品特點：
?符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-參考評估等*有主要的檢測規范
?標準的高功率型鋰離子電池可至少連續使用10小時
?高清晰彩色屏幕，對聲束的每個反射信號改變其顯示顏色
?兼容全系列常規標準頻率和尺寸的4000多種接觸式直探頭、斜探頭、雙晶探頭、水浸式、及特殊應用探頭
?可生產非標準頻率和尺寸的常規探頭
?多功能的Phasor CV適用于從腐蝕監控到缺陷檢測等多種手動檢測應用并遍及工業及過程頻譜定量
美國GE Phasor CV相控陣探傷儀技術參數：
| 內部存儲器 | 設置文件 | |
| 移動存儲器 | 在512 MB的SD卡上，用于報告和設置文件 | |
| 文檔格式 | JPEG ~每幅圖像約80KB | |
| 重量 | 3.8 公斤（8.2 磅），帶電池 | |
| 尺寸 | 282 毫米寬 x 171 毫米高 x 159 毫米深（11.1 英寸寬 x 6.8 英寸高 x 6.3 英寸深） | |
| 電池 | 自定義鋰離子電池組 -356P 配置 | |
| 電池壽命 | 很低6小時 | |
| 電池正在充電 | 外接充電器 | |
| 外部電源 | 通用輸入 85 至 260 V/50 至 60 Hz | |
| 探頭連接器 | 常規 - 提供 00 lemo/BNC 適配器 - 相控陣 - 自定義 ZIF | |
| VGA 輸出 | 有 | |
| 對話語言 | 中文、英語、法語、德語、意大利語、日語和西班牙語 | |
| 顯示屏大小 | 165 毫米（6.5 英寸），對角線距離 | |
| 顯示分辨率 | VGA 彩色 TFT，640H x 480V 像素 | |
| 常規 | 相控陣 | |
| 脈沖發生器 | 尖峰信號 | 雙很方波 |
| 脈沖重復頻率 | 15 至 2000 Hz | 15 至 7680 Hz |
| 脈沖發生器電壓 | 很大300伏 | ±25伏到±75伏(以1伏為間隔) |
| 脈沖發生器能量 | 低或高（可選） | |
| 脈沖發生器上升時間 | < 15 納秒 | < 15 納秒 |
| 阻尼 | 50或1000歐姆（可選） | |
| 工作模式 | 單，雙 | 單 |
| 接收器輸入電容 | < 50 pF | |
| 接收器輸入阻抗 | 在雙探頭模式中為 1000 歐姆 | 220 歐姆 |
| 很大輸入電壓 | 40 V 峰峰值 | 200 mV 峰峰值 |
| 帶寬/放大器帶通 | 0.3 至 15 MHz @ -3dB | 0.6至6.5 MHz @ -3dB |
| 頻率選擇 | 1.0, 2.0. 2.25, 4.0, 5.0, 10和13兆赫 + BB | 2.0、3.0、4.0、5.0 MHz，低通4兆赫、高通5兆赫和寬帶（0.6到6.5兆赫） |
| 矯正 | 正半波，負半波，全波和射頻 | 正 HW、負 HW、FW 和 RF |
| 模擬增益 | 0 至 110 dB | 0 至 40 dB |
| 數字增益 | 5.8 到 39.9 dB (依據孔徑尺寸) | |
| 聚焦法則 | 用戶可選擇 - 很大 128 | |
| 實物探頭 | 1到64 | |
| 虛擬探頭 | 1到16 | |
| 循環數 | 1到128 | |
| 脈沖發生器寬度（1/2周期） | 20 至 500 納秒 | |
| 脈沖發生器延遲 | 0 至 10.24 μ-sec | |
| 接收器延遲 | 0 至 10.24 μ-sec | |
| 聲速 | 1000至 16000 m/s 0.0393 至 0.5905 in./μ-sec | 1000 至 16000 m/s 0.0393 至 0.5905 in./μ-sec |
| 很小量程 （豎波） （橫波） | 0-14毫米（0.55英寸） 0-7.5毫米（0.3英寸） | 0-7.6毫米（0.3英寸） 0-4.2毫米（0.17英寸） |
| 很大量程 （豎波） （橫波） | 0-14060毫米（553英寸） 0-7626毫米（300英寸） | 0-1073毫米（42英寸） 0-1073毫米（42英寸） |
| 顯示延遲 | 2.5米（98.5英寸） | 1米（39.4英寸） |
| 自動時基校準 | 有 | |
| *制 | 0 到 80% | 0 到 80% |
| TCG | 15 點 @ 6 dB/μ-sec | 15 點 @ 6 dB/μ-sec |
| 門限 | A 和 B | A、B 和 IF |
| 門閥值 | 5 到 95% | 5 到 95% |
| 門啟動 | 0毫米到滿量程 | 0毫米到滿量程 |
| 門寬度 | 1毫米到滿量程 | 1毫米到滿量程 |
| 門模式 | 關閉、正和負 (關閉、重合和反重合) | 關閉、正和負 (關閉、重合和反重合) |
| TOF 模式 | 波側/波峰 | 脈沖波前/峰值 |
| 掃描類型 | 線性和扇形 | |
| 可選顯示模式 | A-掃描 | A-掃描、B-掃描和扇形掃描 |
| 顯示的讀數 | 振幅、聲路和觸發 | 波速、振幅、聲路， 觸發顯示和觸發*有波速 |
| 測量分辨率 | 5納秒 | 5 納秒 |
| 顯示的計量單位 | 毫米或英寸（可選） | 毫米或英寸（可選） |
| 低溫保存 | -20°C ， 72 小時, 502.4 程序I | |
| 低溫工作 | 0°C , 16小時，502.4 程序II | |
| 高溫保存 | +70°C ，48小時, 501.4 程序I | |
| 高溫工作 | +50°C，16小時, 501.4 程序II | |
| 潮濕高溫 / 濕度 (保存) | 10 個循環 +65°C降到+30°C， 10小時， +30°C升到+65°C， 過渡在2小時內完成， 507.4程序 | |
| 溫度震蕩 | 3個循環 -20°C 升到+70°C， 4小時， 在+70°C 保持4小時， 過渡在5分鐘內完成， 503.4程序II | |
| 振動 | 514.5-5 程序 I, 附件 C, 圖六通常曝光: 每個軸向一小時 | |
| 沖擊 | 每軸1小時 半正弦，516.5 程序 I | |
| 裸包貨物 | 514.5 程序 II | |
| 抗墜落標準（運輸包裝） | 516.5 程序 IV，下跌 26 點 | |
| 防護 | IP54 / IEC529 … 防塵 / 防滴水按照 IEC 529標準的 IP54 等級 | |
