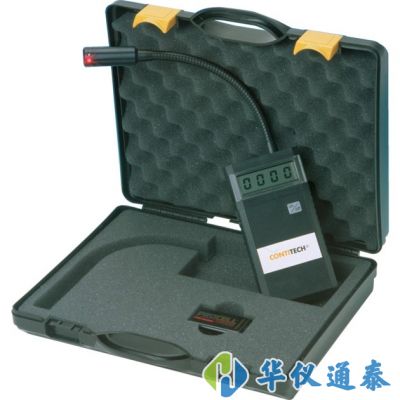

德國Continental CONTI VSM-1皮帶張力計產品簡介：

VSM-1/VSM-2/VSM-3皮帶張力儀德國CONTITECH馬牌張力儀※皮帶張力測試儀，*確測量皮帶初始張力，是皮帶傳動系統*全運轉的先決條件。

廣泛運用于同步帶、多楔帶、三角帶、廣角帶。

此款VSM-1張力測量儀用來測量皮帶的預拉伸。通過量程內所產生的共鳴，能容易的推斷出皮帶的預拉伸，

能得到以下方程：Fstat=4*m*Lf2*f

　　                    f=振動頻率(HZ)

　　                    m=帶單位長度重量(kg/m)

　　                    Lf=振動鏈長度(m)

　　                    Fstat=張力(N)

注意事項：

1. 如果期間不進行任何操作，測量儀將在2分鐘后自動關閉。

2. 如果無法讀取數據，則皮帶可能沒有充分振動(選擇另一適宜長度)

3. 張力計在小電壓6.8V的條件下正常工作。若電壓下降至低于該值，張力計將在發出警告后自動關閉。在該情況下，可換成9V的電池。

重要事項：

?避免高濕度和高撞擊

?測量儀不可接觸酸性液體

?測量前關閉傳動裝置

?保持探測器在垂直線上

測量方法：

1. 按一下測量儀上的“ON/OFF”，儀表上會顯示自我檢測，指示現在的充電電壓(V)。等到窗口顯示“0000”，則張力計也準備完成。

2. 將帶有光源的探測器放置在帶上1-20mm進行測量，并盡量使光源傳感器保持垂直。

輕敲或震動皮帶使其震動并開始測量。張力計將通過音波信號成功測量。

3. 讀取皮帶震動頻率(HZ)關閉窗口。

4. 如有多個振動評估，VSM-1將繼續測量，覆蓋之前的測量值。

5. 按“ON/OFF”關閉測量儀。

德國Continental CONTI VSM-1 皮帶張力計產品特點：

VSM-1

. 非接觸式測量

. 靈活的傳感器臂可監測任一方向

. 用光電測量方法獲取*確數據

. 測量周波區域:10Hz～5000Hz

VSM-2

. 通過輸出接口連接個人電腦

. 記錄和處理初始張力數據

. 結合質保作用，檢驗系列產品

VSM-3

. 非接觸式測量

. 設計緊湊，實現可靠測量，甚至能夠進入難以觸及的區域

. 通過光電測量過程進行*確測量

. 外殼堅固耐用.

德國Continental CONTI VSM-1 皮帶張力計技術規格：

測量范圍： 10Hz-500Hz

測量數值分辨率： 1Hz

長*寬*高： 120mm*60mm*25mm，探測器約20cm長

重量： 約160g

探測器： 采用清晰光電電子，紅外線

電池： 9V直板電池

測量值讀取： 4位液晶顯示測量值

電流消耗： 打開狀態 約20mA

關閉狀態 約0.03mA.
