德國Polytec ROBOVIB機器人測振站采用激光作為探測手段，僅使用激光便可測量哪怕是很輕的部件在高頻下的振動，并能高精度完超遠距離測量。

德國Polytec ROBOVIB?機器人測振站產品簡介：

Polytec激光測振儀， 采用激光作為探測手段，無需在被測表面布線和安裝定位，對被測表面無任何附加質量影響，僅使用激光便可測量哪怕是很輕的部件在高頻下的振動，并能高精度完超遠距離測量。

Polytec掃描式激光測振儀，可獲取整個被測表面的振幅和相位，測量結果以振型顯示出來。其具有好的動態范圍和空間分辨率，是試驗模態分析和測量工作變形的利器!

除了獲取高精度的測量數據外，掃描式激光測振儀還能輸出直觀生動的3D動畫演示，有助于客戶提出切實解決方案。

準備工作快：

用戶只需準備好測試專用場所和被測對象，測試準備工作幾乎全部由計算機完成。將從待驗證的有限元模型提取出的結點作為測量點, RoboVib以高空間分辨率輕松完成 測量。

研發進度快：

Polytec的工程師們還能幫助您進行規劃、安裝、測量和分析，包括測試咨詢、自動化試驗模態分析析和數據評估等, 幫助客戶確保 產品上市時間更短, 性能更好。

測量速度快：

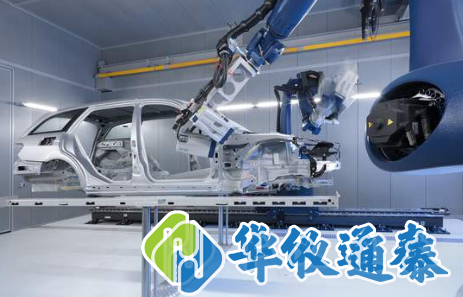

與傳統的接觸式測量方法相比, 光學測量方法具有更高的空間分辨率, 更快測量速度, 更快輸出結果， 測量結果精度更高。例如， 使用PSV系統只需1到2天即可完成汽車整個車身的模態測試，而原來可能光準備工作都需要花費幾周時間。

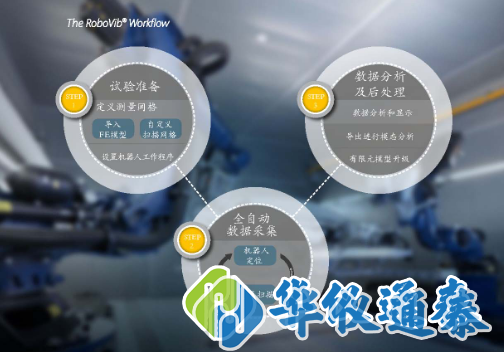

機器人測振站的工作流程圖如下：

試驗模態分析：

Polytec的試驗模態測試包括規劃、設備安裝、獲取傳遞函數、基于實測數據的振型可視化和模態分析。PSV-500掃描式激光測振儀可高精度獲取大量被測點的測量結果，通過試驗數據和仿真數據的對比， 獲得更準確的mac值。

振型分析：

對于測試和仿真工程師們而言，PSV-500-3D三維掃描式激光測振儀其動態范圍較大，能以高精度快速獲取復雜結構的工作變形和本征模態。

PSV-500-3D采用非接觸式測量方法，對被測表面無任何附加質量影響，能真實反映被測結構的振動特性，數據可靠性高，尤其適用于對性能、精度和數據分析等有嚴格高要求的結構動力學測試。

聲學&NVH：

Polytec 的掃描式激光測振儀與仿真技術相結合， 高空間分辨率定量檢測和分析出嗓音源或振動源，可用于開發出靜音、低振動的產品或消除某種嗓音。3D可視化幫助鑒別產生有益或有害聲音的振動。

超聲&無損測試：

工業用和醫用超聲設備的知名制造商，都依賴使用Polytec 掃描式激光測振儀進行產品研究、開發和測試。PSV可準確獲取致動器和傳感器的振動特性并可視化，是FE驗證、模型優化和故障排除的可靠工具。PSV還能用于無損檢測，如測量金屬和復合材料時，蘭姆波與缺陷可相互作用，通過測量波的傳播來定量確定缺陷位置和形狀。

應力應變測量：

三維掃描式激光測振儀可快速、準確地驗證應力應變算法。它能直接從FE模型導入測量網格，無傳統接觸式應變計的附加質量影響，節省安裝布線成本及避免不確定性。高空間分辨平確保*大準確度，從設計上提高部件性能。

在許多研究和開發領域中，振動測試任務是相似的。振幅、共振和振型是評估產品性能和提高耐用性的關鍵因素。即使被測結構的尺寸和頻率不同，PSV技術所具有的大動態范圍和靈活性總能滿足您的測試需求。

德國Polytec ROBOVIB?機器人測振站產品特點：

采用模塊化設計理念，提供多種配置供用戶選擇：筆記本緊湊式1D測量系統、臺式1D測量系統、3D測量系統、全自動化機器人測振站RoboVib

以實際應用為導向，提供各種附件和選配件，用于NVH、聲學、結構動力學或超聲分析等

開放式結果輸出，可以將 RoboVib? 結果并入到任何開發環境中，直接連接到常見的模態分析程序中，如 ME’scope、FEMtools? 或 VMap?，并使用通用文件格式導出。

易于建模，可自行定義測量網格或直接導入CAE數據

測量結果真實可靠，架起仿真和建模之間的橋梁

測量程序可重復使用，節省寶貴時間

德國Polytec ROBOVIB?機器人測振站典型應用：

復雜結構的3D試驗模態分析

ODS工作變形分析

聲學&NVH

超聲&無損檢測

應力應變測試
