數字電橋就是能夠測量電感，電容，電阻，阻抗的儀器，這是一個傳統習慣的說法，*早的阻抗測量用的是*正的電橋方法，隨著現代模擬和數字技術的發展，早已經淘汰了這種測量方法，但LCR電橋的叫法一直沿用至今。

　　數字電橋的原理如下：

　　數字電橋的測量對象為阻抗元件的參數，包括交流電阻R、電感L及其品質因數Q，電容C及其損耗因數D。因此，又常稱數字電橋為數字式LCR測量儀。其測量用頻率自工頻到約100千赫。基本測量誤差為0.02%，一般均在0.1%左右。

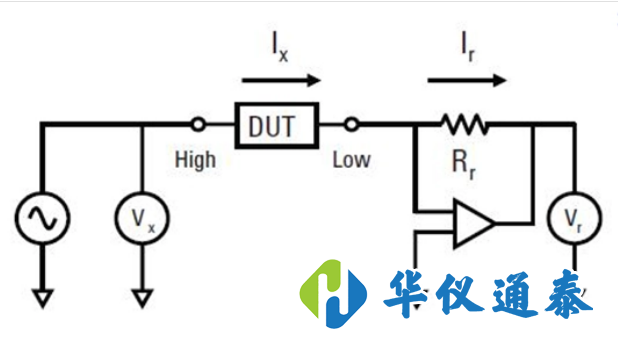

　　數字電橋原理如圖所示。圖2中DUT為被測件，其阻抗用Zx表示，Rr為標準電阻器。切換開關可分別測出兩者的電壓Ux與Ur，于是有下式：Zx = Ux/Ix = Rr * Ux/Ur

　　此式為一相量關系式。如使用相敏檢波器(PSD)分別測出Ux和Ur對應于某一參考相量的同相量分量和正交分量，然后經模數轉換(A/D)器將其轉化為數字量，再由計算機進行復數運算，即可得到組成被測阻抗Zx的電阻值與電抗值。

　　從圖2中的線路及工作原理可見，數字電橋只是繼承了電橋傳統的稱呼。實際上它已失去傳統經典交流電橋的組成形式，而是在更高的水平上回到以歐姆定律為基礎的測量阻抗的電流表、電壓表的線路和原理中。

　　數字電橋可用于計量測試部門對阻抗量具的檢定與傳遞，以及在一般部門中對阻抗元件的常規測量。很多數字電橋帶有標準接口，可根據被測值的準確度對被測元件進行自動分檔;也可直接連接到自動測試系統，用于元件生產線上對產品自動檢驗，以實現生產過程的質量控制。80年代中期，通用的誤差低于0.1%的數字電橋有幾十種。數字電橋正向著更高準確度、更多功能、高速、集成化以及智能化程度方面發展。
