德國美翠 MI3125多功能電氣綜合測試儀說明書

瀏覽量：954 發布時間：2021-04-28 16:31:35

　　德國美翠 MI3125多功能電氣綜合測試儀用于評估測試的保險絲和RCD(包括B型)的集成特性，常常被應用在醫療保健中的公共工作場所電氣*全的檢測，今天我們來講一下德國美翠 MI3125多功能電氣綜合測試儀說明書。

　　德國美翠 MI3125多功能電氣綜合測試儀執行所有必要的測試，以進行TT和TN系統上的安裝*全性測試。帶有背光的大型圖形顯示屏可輕松讀取結果，指示，測量參數和消息。LCD的兩側都有兩個LED通過/失敗指示燈。德國美翠 MI3125多功能電氣綜合測試儀包含用于評估測試結果的保險絲和RCD(包括B型)的集成特性。每個測試都有其自己的幫助屏幕，該屏幕描述了如何將儀器連接至裝置以及如何執行測量。所有結果都可以快速保存并在儀器上引用，然后通過標準套件中隨附的EuroLink PRO軟件下載到計算機，以便在測試后進行評估和生成報告。

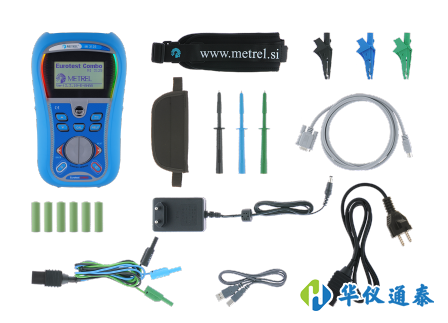

　　MI 3125 BT標準套裝

　　儀器MI3125多功能電氣綜合測試儀

　　背帶一套

　　測試線3 x 1.5 m

　　Shuko插頭測試電纜

　　測試探頭，3個(藍色，黑色，綠色)

　　鱷魚夾，3個(藍色，黑色，綠色)

　　電源適配器+ 6個可充電

　　鎳氫電池，AA型

　　USB電纜

　　RS232-PS / 2電纜

　　PC SW EuroLink PRO

　　簡短說明手冊

　　光盤上的使用說明書和手冊

　　校準證書

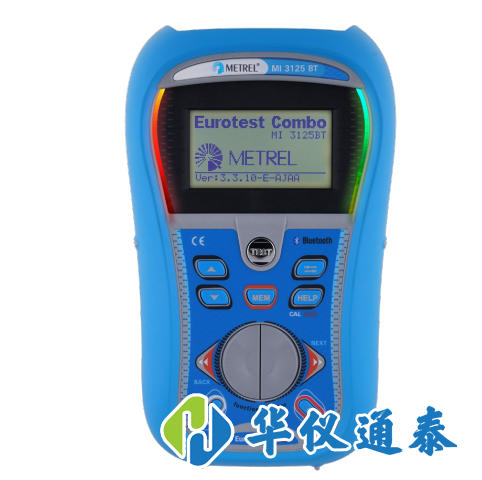

德國美翠 MI3125多功能電氣綜合測試儀.png

　　應用領域：

　　1、病人康復室和醫院病房

　　醫療保健中的公共和工作場所電氣*全

　　2、醫療保健中的二次電源

　　野戰醫院

　　3、預防性維護

　　接地連續性和絕緣測試

　　線路和環路阻抗以及RCD測試

　　基本接地電阻

　　電壓量測

　　電流測量

　　頻率測量

　　4、故障排除

　　安裝故障排除

技術參數：

功能	測量范圍	分辨率	精度
絕緣電阻（EN 61557-2）	U=50,100,250VDC R：0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-199.99MΩ U=500,1kVDC R：0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ	0.01 MΩ 0.1 MΩ 0.1 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ	±(讀數的5%+3位) ±讀數的10% ±讀數的20% ±(讀數的5%+3位) ±讀數的5% ±讀數的10%
200mA電流測試PE導體連續性,帶很性轉換（EN 61557-4）	0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω	0.01Ω 0.1Ω 1Ω	±(讀數的3%+3位) ±讀數的5% ±讀數的5%
7mA電流測試PE導體連續性（連續測量）（僅MI3125B有此功能）	0.0Ω-19.9Ω 20Ω-1999Ω	0.01Ω 1Ω	±(讀數的5%+3位) ±(讀數的5%+3位)
環路阻抗(EN61557-3)	0.0Ω-9.99Ω 10.0Ω-99.9Ω 100Ω-999Ω 1.00KΩ-9.99kΩ	0.01Ω 0.1Ω 1Ω 10Ω	±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10%
線路阻抗(EN61557-3)	0.00Ω-9.99Ω 10.0Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ	0.01Ω 0.1Ω 1Ω 10Ω	±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10%
電壓降	0.0% 99.9%	0.1&	可視為線路阻抗的精度
電壓	0V – 550V	1V	±(讀數的2%+2位)
頻率	0.00Hz – 9.99Hz 10.00Hz – 499.99Hz	0.01Hz 0.1H	±(讀數的0.2%+1位)
相序(EN61557-7)	1.2.3 或 3.2.1
RCD測試（EN61557-6）（MI3125不能測B型RCD）	IΔn：10mA, 30 mA, 100 mA, 300 mA, 500 mA, 1A
接觸電壓Uc	0.0V – 19.9V 20.0V – 99.9V	0.1V 0.1V	讀數的(-0% / +15%) ±10位讀數的(-0% / +15%)
脫扣時間	0.0ms – 40.0ms 0.0ms – max. time	0.1ms 0.ms	±1ms ±3ms
脫扣電流	0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – 2.2×IΔn(A型, IΔn<30 mA) 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30 mA) 0.2×IΔn – 2.2×IΔn(B型)	0.05×IΔn 0.05×IΔn 0.05×IΔn 0.05×IΔn	±0.1×IΔn ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn
接地電阻（EN61557-5）（三線法）（僅MI3125B有此功能）	0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-9999Ω	0.01Ω 0.1Ω 1Ω	±(讀數的5%+5位) ±(讀數的5%+5位) ±(讀數的5%+5位)
電源	6 × 1.2V 充電電池，AA型
過壓類別	CAT III / 600V ； CAT IV/ 300V
保護級別	雙重絕緣
COM端口	RS232和USB（MI3125無通訊端口，無存貯功能及相應的軟件）
尺寸	140×80×230mm
重量	1.0kg
