對于很多新手小伙伴來說，示波器的各按鍵功能都不太熟悉，今天我們來講一下常用示波器的按鍵的功能大全和雙蹤示波器各按鈕的功能大全，方便大家操作示波器。

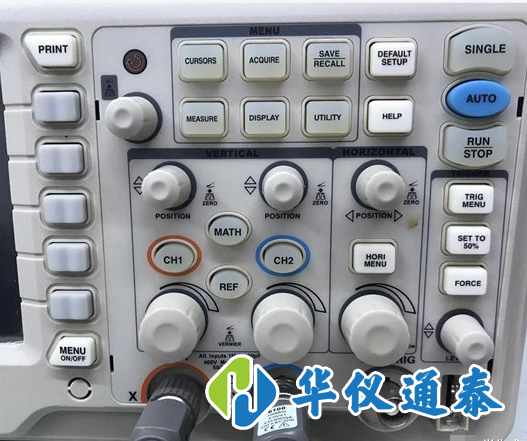

　　常用示波器的按鍵的功能大全

　　MENU中：

　　CURSOR：信源(CH1、CH2)、水平、垂直選擇;

　　ACQUIRE：采樣、峰值檢測、平均值、記錄長度;

　　SAVE/RECALL：設置(面板)、初始設置、M01~M15、存儲、調出;

　　MEASUR：峰-峰值、振幅、平均值、均方根值、頂端值、低端值、*大值(電壓)、*小值、頻率、周期、上升時間、下降時間、正脈沖寬度、負脈沖寬度、占空率(正脈沖寬度/周期)*100%;

　　DISPLAY：類型、矢量、波形保持、波形更新、對比;

　　選擇后在顯示器(F1：選擇矢量顯示模式; F2：累積模式，獲得顯示波形記錄的總變化; F3：更新波形;F4：調整屏幕的對比度; F5：選擇三種不同的方格顯示)

　　UTILITY：打印機菜單、接口菜單、蜂鳴器、語言菜單、下一頁;

　　VERTICAL中：

　　POSITION按鈕：分別為通道CH1、CH2調節波形的垂直位置;

　　CH1、CH2菜單按鈕：選擇后顯示對應通道的波形(通道開關);選擇后顯示器會有選擇菜單(F1：選擇AC、DC或接地; F2：選擇波形是否反向顯示; F3：頻寬限制設定鍵; F4：選擇探針衰減x1、x10、x100; F5：輸入阻抗：..ohm);

　　MATH(不同的數學處理功能)：選擇時，可在顯示器用F1選擇CH1+CH2.CH1-CH2或FET;

　　CH1、CH2下方旋鈕(VOLTS/DIV)：調節所選波形的垂直刻度;

　　HORIZONTAL中：

　　HORI MENU：選擇水平功能的開關，可控制所選波形的時基，水平位置和水平值;選擇后在顯示器中(F1：顯示主時基; F2：擇正常顯示和縮放; F3：顯示縮放波形; F4：選取滾動方式顯示波形; F5：X-Y的工作模式;)

　　POSITION：調整波形的水平位置;

　　HORI MENU按鈕下方的旋鈕(TIME/DIV)調整所選波形的水平刻度;

　　其他控制：

　　SINGLE：單次模式，只有當觸發條件滿足時才產生掃描，否則不掃描;

　　AUTO：自動模式，示波器會根據設定的掃描速率自動進行掃描;

　　RUN/STOP：開始和停止波形的采集;

　　TRIG MENU：觸發菜單，可在顯示器選擇：上升沿觸發、脈寬、延遲/單次觸發等;

　　SET TO 50%：使用此按鈕可以快速穩定波形，示波器可自動將“觸發電平”設置為大約是*小和*大電壓電平間的一半;

　　FORCE：無論示波器是否檢測到觸發，都可使用此按鈕完成當前波形的采集(主要觸發方式：“正常”和“單次”)

　　下方旋鈕(LEVEL旋鈕)：觸發電平設定觸發點對應的信號電壓，以便進行采樣;按下旋鈕可使觸發電平歸零;

　　雙蹤示波器各按鈕的功能大全：

　　1)POWER --- 電源開關，按下是開，彈出是關。

　　2)電源指示燈 --- 電源接通時亮。

　　3)INLUM --- 亮度強度調節旋鈕。順時針旋轉亮度增加。

　　4)FOCUS --- 聚焦調節。

　　5)TRAOE ROTATON --- 用螺絲起子調節旋鈕使屏幕上的水平掃描線軌跡與屏幕方格平行。

　　6)SCALE ILLUM --- 標尺亮度調節。

　　7)CAL --- 校準信號。是供本機校正用的方波信號，它的幅度為0.5VP-P,1KHz 。

　　8)ALT-MAG ---ALT擴展按鈕，按下此鍵時掃描因數×1;×5的軌跡同時顯示。此時要把放大部分移到屏幕*心，按下ALT-MAG鍵。擴展以后的光跡可由光跡分離控制鍵(13)移位距×1光跡1.5div或更遠的地方。

　　9)MAG×5 ---掃描擴展5倍按鍵，按下時掃描因數擴展×5.掃描時間是Time/div開關指示數值的1/5.

　　10)SLOPE ---觸發*性選擇按鍵，用于選擇信號的上沿觸發或下沿觸發。彈出為正*性觸發。

　　11)X-Y控制鍵 ---按下時為X-Y工作方式，垂直偏轉信號(Y)接入CH2輸入端，水平偏轉信號(X)接入

　　CH1輸入端。。

　　12)VARIBLE ---此旋鈕以順時針方向旋轉到底時處于校準狀態，掃描由TIME/DIV開關指示。此旋鈕逆時針方向旋轉到底時，掃描減慢2.5倍以上。

　　13)光跡分離控制鍵

　　14)POSITION ---水平位移調節旋鈕。

　　15)Time/Div ---掃描時間因數選擇開關，共20檔，在.1μs/Div ～ .2s/Div范圍選擇掃描速率。

　　16)TRIG MODE ---觸發方式選擇

　　自動方式(AUTO)：掃描電路自動進行掃描，在沒有信號輸入時，屏幕上可以顯示掃描基線。

　　常態(NORM)：有觸發信號才能掃描，否則屏幕上無掃描線顯示。當輸入信號的頻率低于20Hz時請采用常態觸發方式。

　　TV-H ：用于觀察電視信號中行信號波形。

　　TV-V ：用于觀察電視信號中場信號波形。

　　17)TRIC LEVEL ---觸發電平旋鈕，用于調節被測信號在某一電平觸發同步。

　　18)SOURCE ---觸發源選擇開關，用于選擇觸發源

　　內觸發(INT)：CH1或CH2上的輸入信號是觸發信號。

　　通道2(CH2)觸發：CH2上的輸入信號是觸發信號。

　　電源觸發(LINE)：電源頻率成為觸發信號。

　　外觸發(EXT)：觸發輸入上的觸發信號是外部信號，用于特殊信號的觸發。

　　19)EXT INPUT ---外觸發輸入插座，用于外部觸發信號的輸入。

　　20)CH1×5MAG --- CH1×5擴展。按下×5擴展按鍵，垂直方向的信號擴大5倍，*高靈敏度變為1mV/Div。

　　21)INVERT- 按此鍵把通道2信號反相顯示;。

　　22)AC-GND-DC --- 選擇通道2垂直放大器的耦合方式。

　　23)POSITION ---通道1垂直位移調節旋鈕。

　　24)CH2 INPUT(Y)--- 通道2輸入端，在X-Y方式時輸入端的信號仍為Y軸信號。

　　25)VARIBLE ---通道2垂直靈敏度微調旋鈕,垂直微調用于連續改變電壓偏轉靈敏度。此旋鈕在正常情況下應位于順時針方向旋到底的位置。將旋鈕逆時針方向旋到底，垂直方向的靈敏度下降到2.5倍以上。

　　26)VOLT/DIV --- 用于選擇通道2的垂直偏轉靈敏度的調節。

　　27)GND --- 接地樁。

　　28)CH2 --- 通道2(CH2)選擇按鍵。屏幕上只顯示CH2的信號。

　　29)AC-GND-DC --- 選擇A通道1垂直放大器的耦合方式。

　　30) CH2 INPUT(X)--- 通道1輸入端。該輸入端用于垂直方向的輸入，在X-Y方式時輸入端的信號成為X軸信號

　　31)ADD ---顯示CH1和CH2輸入電壓的代數和。。

　　32)VARIBLE ---通道1垂直靈敏度微調旋鈕,垂直微調用于連續改變電壓偏轉靈敏度。此旋鈕在正常情況下應位于順時針方向旋到底的位置。將旋鈕逆時針方向旋到底，垂直方向的靈敏度下降到2.5倍以上。

　　33)VOLT/DIV --- 用于選擇通道1的垂直偏轉靈敏度的調節。

　　34)CH1---通道1(CH1)選擇按鍵。屏幕上只顯示CH1的信號。

　　35)POSITION ---通道2垂直位移調節旋鈕。

　　36)CH2×5MAG --- CH2×5擴展。按下×5擴展按鍵，垂直方向的信號擴大5倍，*高靈敏度變為1mV/div。

　　43)ALT TRIG --- 交替觸發。在雙蹤交替顯示時，觸發信號交替來自于兩個Y通道，此方式可用于同時觀察兩路不相干信號。
