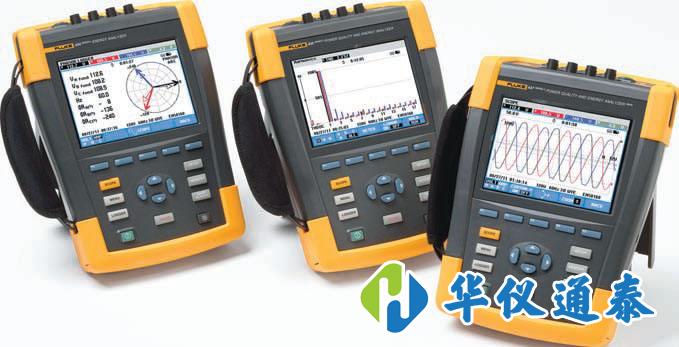

電能質量分析儀是分析和檢測電壓、電流和電源的現代儀器。電能質量分析儀主要由測量轉換模塊、模數轉換模塊、數據處理模塊、數據管理模塊和外圍模塊五部分組成。

　　電能質量分析儀的應用領域

　　事實上，影響電能質量的因素很多，比如一些自然不可抗力：雨、雪、閃電、風暴等。這些自然因素可能導致自身電網發生事故，導致電能質量下降。電能質量差時會出現以下現象：電壓不平衡、過電壓、電壓突然下降或突然上升、電源突然中斷、電壓波動等。電能質量分析儀可以實時監測企業內部電網的電能質量，并能實時監測電力干擾源，起到預防和預警的作用，能在問題發生前發現并解決問題。然而，隨著*家政策的要求，企業越來越重視電力效率。總體來看，主要有電網行業、發電行業、大型工業耗能行業(化工、鋼鐵、石油、煤礦等)。)，自動化生產企業，交通軌道，科研機構等。

　　電能質量分析儀的使用方法

　　電能質量分析儀一般使用不同的方法進行測試，不同的測試項目描述如下。

　?。?）三相四線制連接設備電氣參數的測量

　　測試目的：檢測被測設備的三路電壓和三路電流信號，通過測試數據了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參數間矢量關系的真實情況；六個參數的矢量圖可以顯示在同一個屏幕上，以確定供電系統的運行情況，便于分析故障原因和線損原因。

　　檢測方法

　　具體接線：三相四線設備測試接線圖

　　使用便攜式電能質量分析儀時，用黃線連接被測設備的A相電壓和儀器的A相電壓端子，用綠線連接被測設備的B相電壓端子和儀器的B相電壓端子，用紅線連接被測設備和儀器的C相電壓端子。三個鉗形電流互感器用于測量被測設備電流的A、B和C相。連接線路后，進入“測試參數”屏幕查看測量結果。

　?。?）三相三線連接設備電氣參數的測量

　　測試目的：檢測被測設備的雙向電壓和雙向電流信號，通過測試數據了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參數間矢量關系的真實情況；四個參數的矢量圖可以顯示在同一個屏幕上，以確定供電系統的運行情況，便于分析故障原因和線損原因。

　　檢測方法

　　具體接線：三相三線設備測試接線圖三相三線連接方式只使用三根電壓線，其中黃線連接被測設備和儀器的A相電壓端子，綠線連接被測設備的B相電壓端子和儀器的N相電壓端子(注意不是B相)，紅線連接被測設備和儀器的C相電壓端子。兩個鉗形電流互感器A和C用于測量被測設備電流的A相和C相。連接線路后，進入“測試參數”屏幕查看測量結果。

　　（3）波形顯示測量部分

　　測試目的：通過本項目，我們可以顯示各種參數的波形，了解各種參數之間的相位關系(超前或滯后)，觀察波形的失真情況，分析失真原因，找出PT和ct是否過載。

　　檢測方法

　　根據被測設備的不同連接方式，進行不同的連接：

　　三相四線連接方式的設備應按圖23連接；

　　三相三線連接方式的設備應按圖24連接。

　　接線后，進入“波形顯示界面”進行測試。

　?。?）光譜分析和測量部分

　　測試目的：該功能用于顯示各相電壓參數直方圖、各相電流參數1-50次諧波含量、各參數諧波含量百分比(1-64次諧波)、總諧波失真等指標，從而判斷該相電壓或電流電能質量好壞。

　　檢測方法：根據被測設備的不同連接方式，進行不同的連接：

三相四線連接方式的設備應按圖23連接；

三相三線連接方式的設備應按圖24連接。

連線后，進入“光譜分析界面”進行測試。

　?。?）電壓諧波分析部分

　　測試目的：該功能用于顯示3個電壓參數2-64的諧波含量的數值和百分比含量，從而判斷待測電壓信號的電能質量。

　　檢測方法具體接線：電壓諧波測試接線圖

　　本項目中，便攜式電能質量分析儀同時連接三相電壓信號。電壓測試線的黃、綠、紅、黑顏色分別對應待測信號的A、B、C、N四條相線(當PT第*次采用三線接線方式時，被測設備的B相電壓接至儀器的Un端，只需三條電壓線)。連接線路后，進入“電壓諧波”屏幕查看測量結果。

　　（6）電流諧波分析部分

　　測試目的：該功能用于顯示三個電流參數2-64的各諧波含量的數值和百分比含量，從而判斷被測電流信號的電能質量。

　　檢測方法具體接線：電流諧波測試接線圖

　　在本項目中，三個電流信號同時連接。用三個鉗形電流互感器(A、B、C)測量被測設備電流回路的A、B、C相(被測設備三相三線連接時，只使用A、C相的鉗形表)。連接線路后，進入“電流諧波”屏幕查看測量結果。

      （7）不平衡測量部分

　　測試目的：該功能用于顯示各相電壓的幅值以及零序電壓3U0、零序電壓U0、正序電壓U1、負序電壓U2、電壓不平衡值# u的三倍；各相電流幅值及零序電流3I0、零序電流I0、正序電流I1、負序電流I2、電流不平衡值# I的三倍，以評價電壓電流不平衡對供電質量的影響。

　　檢測方法具體連接方式如下：不平衡測試接線圖

　　用黃線連接被測設備的A相電壓和儀器的A相電壓端子，用綠線連接被測設備的B相電壓端子和儀器的C相電壓端子；三個鉗形電流互感器用于測量被測設備電流的A、B和C相。連接線路后，進入“不平衡”屏幕查看測量結果。
